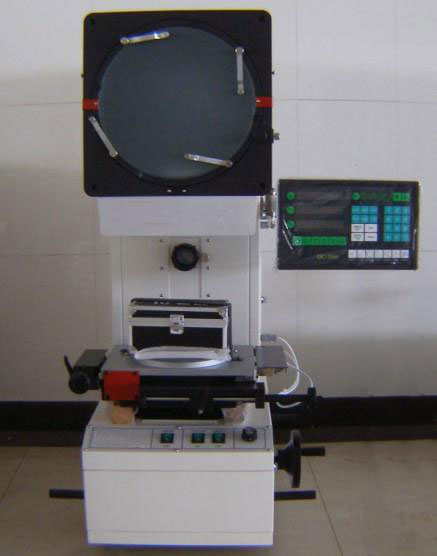

JG 数显测量投影仪
数字测量投影仪是一种光、机、电一体化的精密高效光学计量仪器。他被广泛应用与机械、仪表、钟表、电子、电缆、橡胶、弹簧五金、建材、轻工等各行各业以及院校、研究所、计量检定部门的计量室、试验室和生产车间。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状。
仪器规格参数：
投影尺寸(mm)：￠312,
使用范围> 300(刻有米字线)
投影屏旋转范围：0～360。
旋转角度数显分辨率：1′
工作台：
金属台尺寸(mm): 320*220
旋转玻璃台尺寸(mm): ￠190
X座标行程（mm）： 150
数显解析度： 0.001
Y座标行程（mm）： 50
数显解析度（mm）： 0.001
角度解析度
1”(误差5”)
玻璃载物台旋转范围：0～360。
2、Z座标行程（mm）： 70(调焦用)
3、测量示值误差≦(3+L/75)um(L为被测长度单位: mm)
4、仪器照明：24V，150W卤素灯
5、数据处理系统:3000型多功能数据处理系统:
6、物镜:放大倍数 物方线视场（mm） 物方工作线（mm）
10×（标配） ￠30 85.17
20×（选配） ￠15 81.94
50×（选配） ￠6 16.99
100×（选配） ￠3 15.12
7、冷却方式：强制风冷（3只轴流风扇）
8、电源：220V（AC），50/60Hz
9、外形尺寸(长*宽*高)(mm)： 720×390×1100
|
